NXHX 90-JTAG

NXHX 90-JTAG
適用情境
  • 新專案 PoC：先用 NXHX 90-JTAG驗證通訊與應用分工架構，再收斂自製硬體。
  • 既有產品升級：把協議開發與除錯搬到評估板，加快堆疊整合與壓力測試的節奏。
與 NSHIELD 90-RE的差異怎麼選？
  • NXHX 90-JTAG : netX 90負責通訊與應用邏輯與底層整合。
  • NSHIELD 90-RE：netX 90專注負責通訊，快速對接主控（如 STM32）做循環 I/O。

NXHX 90-JTAG:整合 JTAG 除錯,支援多協議

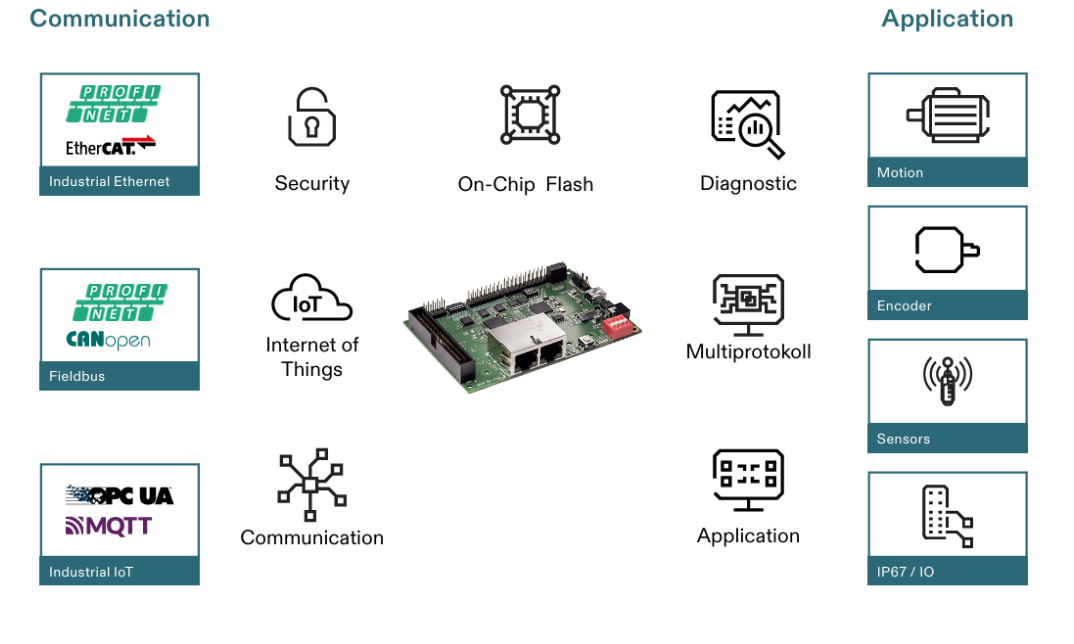

NXHX 90-JTAG是一塊針對 netX 90 SoC的軟體開發板，板上整合 JTAG-to-USB 除錯介面 與通用 I/O、乙太網等周邊，免費提供的開發環境netX Studio CDT與範例程式、載入協議堆疊並進行除錯與測試；對要做PROFINET／EtherNet/IP／EtherCAT等多協議工業乙太網裝置的團隊，是從PoC到量產前驗證最直接的起點。
為什麼選 NXHX 90-JTAG？
  • 一板評估多協議：同一套硬體即可搭配對應協議堆疊與工具鏈進行功能驗證，縮短早期決策與原型週期。
  • 整合式除錯介面：板上內建 JTAG-USB（FTDI），不需額外探針即可單步除錯與韌體下載。
  • 通用硬體＋豐富周邊：為應用與通訊雙核心架構預留 I/O 與介面，適合快速外掛感測器、致動器或自製子板。
  • 以 netX 90 SoC為核心：雙 Cortex-M4、整合乙太網 PHY 與電源管理，BOM 精簡、體積小（10×10 mm BGA），功耗低(<1w)。
  • 官方資源齊全：硬體說明、開發指南與產品手冊，降低上手門檻。
三步驟快速上線（從0到能跑範例）
  1. 安裝工具鏈：下載並安裝 netX Studio CDT，確認可偵測板上 JTAG-USB。
  2. 載入範例與協議：以NXHX 90-JTAG為Target，匯入官方範例，連同對應協議堆疊進行編譯與下載。
  3. 連 PLC／網路測試：依協議需求配置 I/O 映射與網路參數，完成循環資料交換驗證。
