產品亮點:
- SmartWire-DT到工業乙太網路間的資料無縫接軌
- 每條主幹線配備99個SmartWire-DT工作站，功能完備
- 透過按鈕快速完成SmartWire調試
- 輕鬆完成 PLC 工控主站端的組態配置
在傳統工業控制盤中，密密麻麻的點對點配線不僅耗時，還容易出錯。SmartWire-DT 是由Eaton開發的一項革命性的控制盤佈線技術，能大幅降低配線成本與時間，並有效節省控制盤空間。

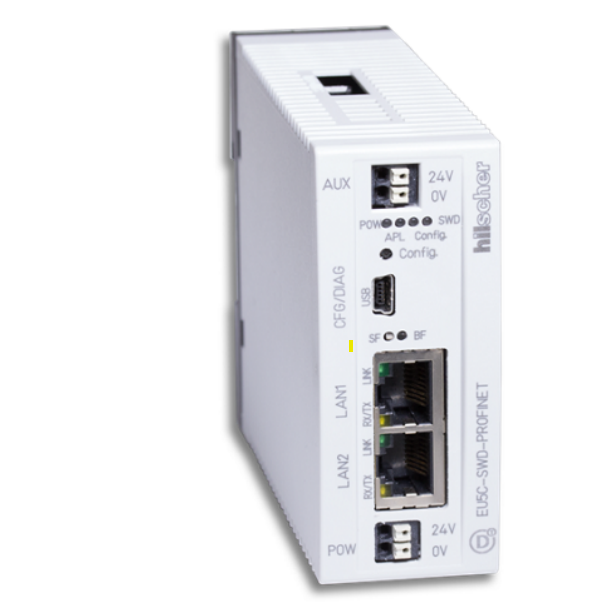

為了解決上位系統整合的問題，EU5C-SWD-PROFINET閘道器能將您的SmartWire-DT裝置無縫連接至高階的即時工業乙太網路。系統支援PROFINET、EtherCAT、SERCOS III 及 POWERLINK，其靈活的模組化設計能大幅節省您的開發時間。只需輕觸按鈕即可在現場快速完成調適。透過整合SmartWire-DT與Hilscher閘道器，您將能有效降低開發成本，並獲得值得信賴的智慧佈線解決方案。
作為一款模組化的PROFINET I/O設備，EU5C-SWD-PROFINET能將任何SmartWire-DT網路中的從站設備，輕鬆整合至PROFINET或EtherCAT網路中。
兩個網路間的循環過程資料 (Cyclic Process Data) 可進行透明的交換與轉換，最高可與 99 個 SmartWire-DT 站點交換高達 1000 Bytes 的 I/O 資料。
閘道器的現場調適非常直覺，只需按下配置按鈕，系統便會掃描當下的 SmartWire-DT 網路，並將其「實際配置」儲存為「預設配置」。每次開機啟動時，閘道器會自動比對實際配置與預設配置；若兩者相符，閘道器便會正式啟動，並進行 PROFINET、EtherCAT、POWERLINK 或 SERCOS 通訊。
專屬軟體 SWD-Assist 支援在離線 (Offline) 模式下，協助工程師進行 SmartWire-DT 的網路規劃、系統規模評估與工程文件產出。在連線 (Online) 模式下，則能即時顯示 I/O 狀態，並執行 SWD 網路的故障診斷與排除。
為了解決上位系統整合的問題，EU5C-SWD-PROFINET閘道器能將您的SmartWire-DT裝置無縫連接至高階的即時工業乙太網路。系統支援PROFINET、EtherCAT、SERCOS III 及 POWERLINK，其靈活的模組化設計能大幅節省您的開發時間。只需輕觸按鈕即可在現場快速完成調適。透過整合SmartWire-DT與Hilscher閘道器，您將能有效降低開發成本，並獲得值得信賴的智慧佈線解決方案。
作為一款模組化的PROFINET I/O設備，EU5C-SWD-PROFINET能將任何SmartWire-DT網路中的從站設備，輕鬆整合至PROFINET或EtherCAT網路中。
兩個網路間的循環過程資料 (Cyclic Process Data) 可進行透明的交換與轉換，最高可與 99 個 SmartWire-DT 站點交換高達 1000 Bytes 的 I/O 資料。
閘道器的現場調適非常直覺，只需按下配置按鈕，系統便會掃描當下的 SmartWire-DT 網路，並將其「實際配置」儲存為「預設配置」。每次開機啟動時，閘道器會自動比對實際配置與預設配置；若兩者相符，閘道器便會正式啟動，並進行 PROFINET、EtherCAT、POWERLINK 或 SERCOS 通訊。
專屬軟體 SWD-Assist 支援在離線 (Offline) 模式下，協助工程師進行 SmartWire-DT 的網路規劃、系統規模評估與工程文件產出。在連線 (Online) 模式下，則能即時顯示 I/O 狀態，並執行 SWD 網路的故障診斷與排除。
| Category | Parameter | Value |
| General | Part number | 9233.92 |
| Dimensions (W x H x D) | 35 x 90 x 127 mm | |
| Weight | 160 g | |
| Mounting | Top hat rail 35 mm (IEC/EN 60715) | |
| Mounting position | Vertical | |
| Standards | IEC/EN 61131-2 | |
| Communication controller | netX 50 processor | |
| Diagnostic interface | Mini-USB | |
| Integrated memory | 8 MB SDRAM 4 MB serial Flash EPROM | |
| Ambient mechanical conditions | Protection type (IEC/EN 60529, EN50178, VBG 4) | IP20 |
| Vibrations (IEC/EN 61131-2:2008) | Constant amplitude 3.5 mm: 5 – 9 Hz Constant acceleration 1 g: 9 – 150 Hz | |
| Mechanical shock resistance (IEC/EN 60068-2-27) | Semi-sinusoidal 15 g/11 ms: 9 Shocks | |
| Drop to (IEC/EN 60068-2-31) | Drop height: 50 mm | |
| Free fall, packaged (IEC/EN 60068-2-32) | Drop height: 1 m | |
| Operating ambient temperature (IEC 60068-2) | -25…+55 °C | |
| Condensation | Prevent by suitable measures | |
| Storage | -40…+70 °C | |
| Relative humidity, non-condensing (IEC/EN 60068-2-30) | 5…95 % | |
| Electromagnetic compatibility (EMC) | Pollution degree | 2 |
| Electrostatic discharge (IEC/EN 61131-2:2008) | Air discharge (Level 3): 8 kV Contact discharge (Level 2): 4 kV | |
| Electromagnetic fields (IEC/EN 61131-2:2008) | 80 – 1000 MHz: 10 V/m 1.4 – 2 GHz: 3 V/m 2 – 2.7 GHz: 1 V/m | |
| Radio interference suppression (SmartWire-DT) | EN 55011 Class A | |
| Burst (IEC/EN 61131-2:2008, Level 3) | Supply cables: 2 kV PROFINET bus cable: 1 kV SmartWire-DT cables: 1 kV | |
| Surge (IEC/EN 61131-2:2008, Level 1) | Supply cables: 0,5 kV PROFINET bus cable: 1 kV | |
| Radiated RFI (IEC/EN 61131-2:2008, Level 3) | 0.15 – 80 MHz, 10 V, 80% AM / 1 KHz | |
| Supply voltage UAUX | Rated operational voltage | 24 V DC -15 % +20 % |
| Input voltage residual ripple | ≤ 5 % | |
| Protection against polarity reversal | Yes | |
| max. current Imax | 3 A Note: If contactors with a total power consumption > 3 A are connected, a power feeder module EU5CSWD-PF1/2 has to be used. | |
| Short-circuit strength | No, external fuse FAZ Z3 | |
| Heat dissipation | Typ. 1 W | |
| Potential isolation | No | |
| Rated operating voltage of 24-V-DC slaves | Typical UAUX -0.2 V | |
| Supply voltage UPOW | Supply voltage | 24 V DC -15 % +20 % |
| Input voltage residual ripple | ≤ 5 % | |
| Protection against polarity reversal | Yes | |
| Rated operational current I | 111 mA (with two participants) | |
| Heat dissipation at 24 V DC | 2.66 W (with two participants) | |
| Potential isolation between UPOW and 15-V-SmartWire-DT supply voltage | No | |
| Bridging voltage dips | 10 ms | |
| Repeat rate | 1 s | |
| Status display | Yes | |
| SmartWire-DT supply voltage | Rated operational voltage Ue | 15 V ± 3 % |
| max. current Imax | 0.7 A Note: If contactors with a total power consumption > 0.7 A are connected, a power feeder module EU5CSWD-PF2 has to be used. | |
| Short-circuit strength | Yes |
