產品亮點
- 專為現場設備打造的安全工業通訊插拔模組，全面提升設備聯網安全性
- 搭載高效能 netX 90 晶片載體，完美契合空間受限的緊湊型硬體設計
- 單一硬體支援全通訊協定，無縫接軌各類工業乙太網路、現場匯流排與IIoT網路
- 符合歐盟 CRA（網路韌性法案）標準，提供工業級數據傳輸資安保障
- 採用現代化 SMT 連接器與堅固螺絲固定，確保在嚴苛工業環境下的極高可靠度
安全插拔式通訊模組 (netRAPID IC) 應用與優勢
netRAPID IC致力於為自動化驅動器、精密測量系統、焊接設備、稱重感測器及雷射設備等緊湊型現場設備，提供安全且完全符合CRA標準的工業通訊解決方案。作為一款高效的可插拔晶片載體模組，它能大幅簡化硬體整合流程、降低開發難度，並協助企業有效縮短產品的上市時間 (Time-to-Market)。
其緊湊的尺寸設計，為底板開發提供了極大的靈活性；而隨插即用的概念不僅有效降低了生產線上的組裝風險，更讓後續的維修保養與設備替換變得簡單高效。透過這套單一的硬體平台，即可全面支援所有主流的工業乙太網路(Profinet、EtherCAT、EtherNet/IP等)、現場匯流排(Profibus DP、DeviceNet)與工業物聯網(IIoT)協定(OPCUA、MQTT)，協助設備商減少硬體版本種類、降低庫存維護成本並大幅簡化系統複雜度。
基於業界高度認可的netX核心技術，netRAPID IC將安全的資料通訊、工業物聯網連線能力與長期的產品供貨保障，完美整合於單一解決方案中。它不僅滿足當下的設備聯網需求，更支援具備未來擴充性的硬體設計與進階應用場景，例如設備狀態監測 (Condition Monitoring) 與預測性維護 (Predictive Maintenance)，是設備製造商邁向工業 4.0 的理想升級選擇。
netRAPID IC致力於為自動化驅動器、精密測量系統、焊接設備、稱重感測器及雷射設備等緊湊型現場設備，提供安全且完全符合CRA標準的工業通訊解決方案。作為一款高效的可插拔晶片載體模組，它能大幅簡化硬體整合流程、降低開發難度，並協助企業有效縮短產品的上市時間 (Time-to-Market)。
其緊湊的尺寸設計，為底板開發提供了極大的靈活性；而隨插即用的概念不僅有效降低了生產線上的組裝風險，更讓後續的維修保養與設備替換變得簡單高效。透過這套單一的硬體平台，即可全面支援所有主流的工業乙太網路(Profinet、EtherCAT、EtherNet/IP等)、現場匯流排(Profibus DP、DeviceNet)與工業物聯網(IIoT)協定(OPCUA、MQTT)，協助設備商減少硬體版本種類、降低庫存維護成本並大幅簡化系統複雜度。
基於業界高度認可的netX核心技術，netRAPID IC將安全的資料通訊、工業物聯網連線能力與長期的產品供貨保障，完美整合於單一解決方案中。它不僅滿足當下的設備聯網需求，更支援具備未來擴充性的硬體設計與進階應用場景，例如設備狀態監測 (Condition Monitoring) 與預測性維護 (Predictive Maintenance)，是設備製造商邁向工業 4.0 的理想升級選擇。

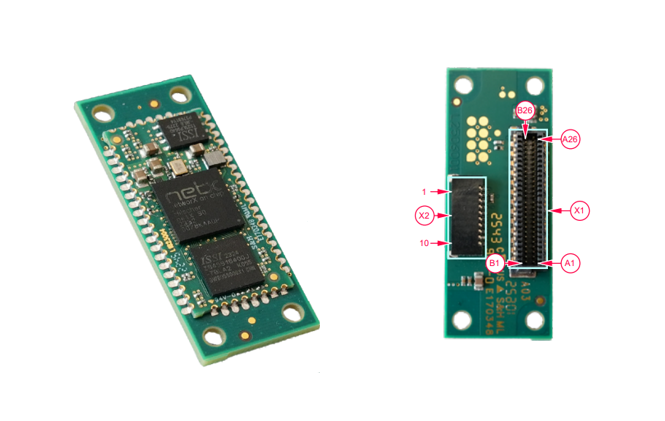

| NRP H90IC\F8D8 (preloaded) | Parameter | Value |
| Product | Part number | 7680.102 |
| Brief description | Pluggable netX 90 chip carrier with additional memory | |
| Network controller | netX | netX 90 |
| Integrated Memory | RAM | 8 MB |
| FLASH | 8 MB | |
| Power supply and current | Supply voltage | +3.3 V DC ± 5 % |
| Maximum current (typically, maximum) | 185 mA (typically), 190 mA (maximum) | |
| Power consumption (typical) | 615 mW | |
| Power connector | Via SMT connector | |
| Host interface | Type | Serial dual-port memory (SPI, mode 3) |
| Connector | 52-pin SMT connector | |
| Grid | 0.8 mm grid | |
| Dual-port memory size | 32 KB | |
| Transmission rate | Max. 50 MHz | |
| Communication interface | Interface type | Ethernet or fieldbus signals |
| Diagnostic interface | Type | UART |
| Connector | Signals at SMT connector | |
| Display | LED displays | Signals for Ethernet status at SMT connector |
| Signals for fieldbus status at SMT connector X1 or connector X2 | ||
| Permitted ambient conditions | Ambient temperature range for operation | -20 °C ... +85 °C (Air flow during measurment: 0.375 m/s) |
| Ambient temperature range for storage | -40 °C ... +85 °C | |
| Humidity range | 10 % … 95 % relative humidity, no condensation permitted | |
| Environment | The device must be used only in a pollution degree 2 environment (or better) | |
| Altitude | 0 m … 2000 m | |
| Device | Dimensions (L x W x H) | 18 mm x 45 mm x 9.7 mm |
| Weight | 6.5 g | |
| Mounting/Installation | Plug-in connection and screw fastening | |
| Configuration | Configuration software | Communication Studio |
| Device Explorer (firmware update) | ||
| API | Yes | |
| Conformity | RoHS | Yes |
| Conformance with EMC directives | CE sign | yes |
| UKCA sign | yes |
